YHDM580H 高精度立式双端面磨床

YHDM580H高精度数控立式双端面磨床不仅适用于普通树脂结合剂砂轮磨削金属类零件比如轴承内外圈、油泵转子、连杆、阀板等零件,还可适用CBN砂轮/金刚石砂轮/陶瓷等非金属硬脆材料进行精密双端面磨削。

设备亮点

● C型磨削(可选摆动磨削，双工位行星磨削)，能高精度高效磨削工件两端面;

● 送料台采用固定方式，可搭载自动化上下料装置，避免送料台经常开合导致的精度变化而经常调整。

● 采用西门子数控系统(可选华中系统)，定制化的HMI人机界面，操作简单功能强大而完善。

● 箱体立式布置，采用上箱体角度调节方式，磨头角度稳定性高; 。

● 采用新型修整机构，进口处固定式修整结构，采用球面调节支撑结构，砂瓦式修整机构，修整效率高。

● 采用双螺母大直径滚珠丝杆+蜗轮蜗杆+伺服电机驱动结构，可实现上下磨头微米级进给，进给稳定性高;

● 采用后门出砂轮方式，配置专门拆卸砂轮装置;

高端磨削工艺要求

1.尺寸散差±3以内

2.大余量磨削：磨削有效面积1600平方毫米以内，一次性磨削0.2mm以内

3.平面度/平行度≤0.003mm（磨削有效面积1600平方毫米以内）

4.机床加工能力CPK≥1.67

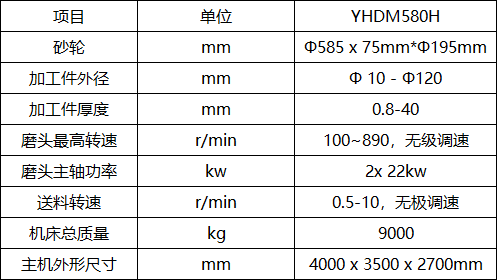

技术参数
