YHMG7776高精度数控立式双端面磨床

碳陶刹车盘立式双端面磨床为新能源汽车领域碳陶/碳碳刹车盘双端面精密磨削需求而专门研发的高端装备。该设备实现了对零件的单次装夹，同步完成两个平行端面的加工，具备了高磨削精度、优异的表面粗糙度以及高生产效率等显著优势。

主要特点

1、整机采用立式布局，上、下主轴部件位于上、下箱体内部，送料部件位于箱体正面，结构紧凑、刚性高、便于操作

2、上、下箱体采用球面铰支撑连接，整机以下砂轮为基准，通过铰支撑调整上砂轮位置精度，上、下主轴法兰面径跳、端 跳≤0.003mm

3、送料部件可整体水平纵向进给，移动送料台与机床底座通过硬轨连接、伺服+滚珠丝杆驱动，刚性高、进给精度高

4、移动送料台与底座之间采用四对球面铰支撑连接，可调整送料转台安装面相对下砂轮的位置精度≤0.01，保证工件 的定位、加工精度

5、双机械主轴(内部通磨液)，45kW变频电机+皮带驱动，功率大、动力平稳、可靠性高

6、主轴采用伺服电机+蜗轮蜗杆副+大直径高精度滚珠丝杆进给，重复定位精度≤0.003mm，可承受静载荷180KN

7、主轴前后轴承均选用FAG高精度机床专用轴承，旋转精度高、可靠性高

8、送料部件采用伺服电机+高精度齿轮传动，选用NSK或同等级品牌轴承，运动精度高、可靠性高

9、预留自动化检测及上下料接口

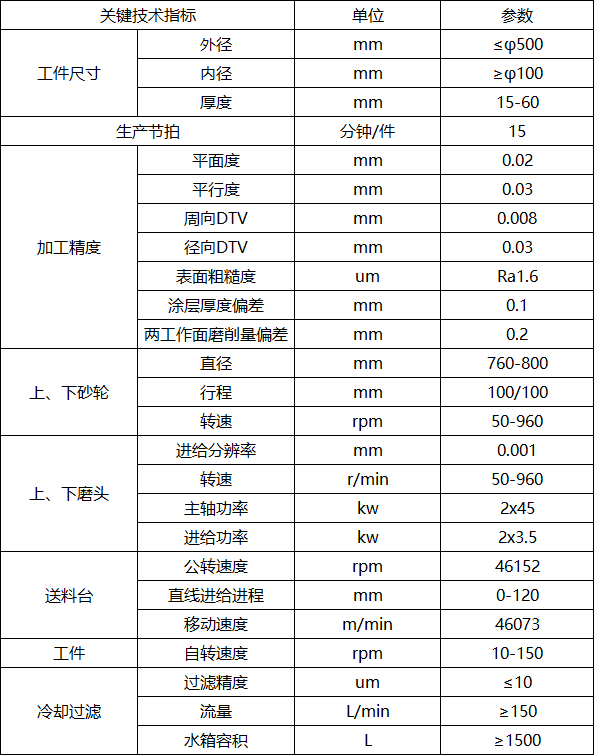

主要参数
